最近有不少的人在了解這個聯發科Helio G85，這個處理器基本上是沒什么存在感的，很少有機型搭載這個處理器了，因此知道或熟悉的人并不多，因為它也是一個老款處理器，現在的性能處于低端級別，一般也只是用在老人機上，那這個處理器是幾納米工藝呢，是由哪家代式的呢，下面和筆者一起來看看了。

聯發科Helio G85是幾納米工藝，哪家代工的

答案：12納米，是由臺積電代工的12納米工藝，也就是臺積電代工的，并不是三星。

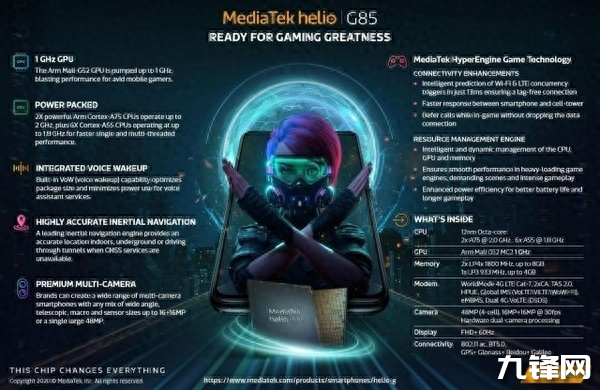

在這個具體的參數配置上，這個Helio G85是采用了臺積電的12納米工藝，并且是2+6的核心架構設計，由兩個大核Cortex-A75主頻為2.0GHz，六個小核Cortex-AA55主頻為1.8GHz，GPU為Arm Mali-G52 MC2，并且支持LPDDR4x內存和UFS 2.1閃存。

在這個具體的性能跑分方面：安兔兔V9跑分是22萬，V10跑分是28萬，屬于低端級別的性能水平。

并且這個聯發科Helio G85是一款4G的手機芯片處理器，看它的處理器參數和跑分，它的性能對比目前旗艦級別的處理器實在是低的離譜，可以說這個聯發科的 Helio G85是舊款的12納米工藝，主頻又低，可以說是個老古董處理器。

聯發科Helio G85放到實際手機使用中進行體驗，屬于那種略卡，但能用的水平，要玩大型游戲還是不要想了。
