經常玩手游的朋友，或多或少都經歷過手機發熱變卡。充分發揮一款智能手機的硬件性能，散熱體系必不可少，相同的處理器，在手機發熱控制程度不同的情況下，性能表現會大不相同。如果手機發熱控制糟糕，用戶使用中不免會產生負面印象。當下，旗艦手機的散熱體系處于怎樣水平？都采用了哪些散熱技術？今天我們拿著最新的iQOO 7來全面講解下。
一：手機發熱從何而來？
手機發熱在物理中可被歸納為用電器發熱，即部分電能轉換為熱能，未被充分利用。一般來說，手機中的耗電大戶往往需要廠商設計過程中加碼手機散熱設計，其中廠商設計中需要重點關照手機芯片組和屏幕。手機芯片組看似不大，但內部集成了幾十億上百億晶體管。特別是當前智能手機芯片組制程工藝越先進，處理器內部電路之間的距離越小，集成度也就越高，容納的元器件數量也會持續增多，雖然先進的納米制程工藝會在一定程度降低手機功耗，但性能越來越強的手機芯片組毫無疑問坐穩了手機發熱大戶頭把交易。

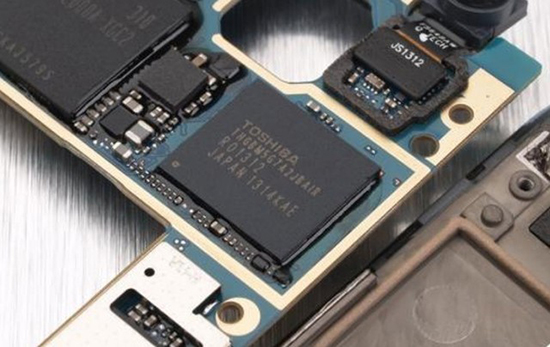

芯片組是手機發熱大戶
屏幕發熱在某種程度上違背了用戶常識。首先我們需要了解的是，如果不點亮屏幕，手機幾乎是無法操作使用的；其次，手機屏幕的運行過程中無法像手機芯片組一樣調節工作頻率，從而確定更合適的工作功率；再者，智能手機的屏幕尺寸越來越大，點亮一塊“大屏幕”對手機來說是一筆不小的功耗。
除了手機芯片組和屏幕以外，手機內部還有哪些元器件會釋放熱量呢？不但有，而且很多！比如內存、閃存、電池、各種傳感器、甚至就連屏幕模組都會發熱，所以一旦散熱系統不過關，手機很快就會“熱情”起來。手機內部散熱系統設計不夠“頂”，是很那發揮預定性能的，那么，當前旗艦級別智能手機是如何堆砌散熱系統的呢？
二：頂級散熱系統，iQOO 7是這么做的
簡單說明就是，當前智能手機主流散熱技術包括石墨烯散熱、邊框散熱、液冷散熱與硅脂散熱四大類，散熱效果排序分別是液冷散熱＞邊框散熱＞石墨烯散熱＞硅脂散熱，其中液冷散熱分為熱管散熱（成本低，效果一般）與VC均熱板（成本高，效果好）兩大類。

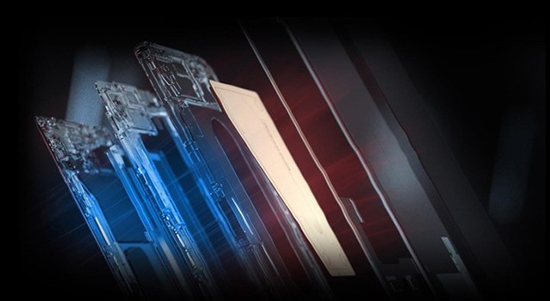

iQOO 7搭載VC均熱板示意圖
如不是旗艦級別，散熱系統往往會綜合采用其中2~3種，旗艦級別的手機不僅會將上述4種技術統統采納，從多方面實現手機整體散熱，還會從散熱方法再做創新，如iQOO 7搭載石墨烯散熱、邊框散熱、液冷散熱與硅脂散熱共4種散熱方法，又在液冷散熱技術中，選擇了成本高、效果好的VC均熱板，同時，這塊VC均熱板面積達到了4096mm2，尺寸驚人。
空口無憑，我們將iQOO 7進行拆解，詳解手機內部散熱系統：

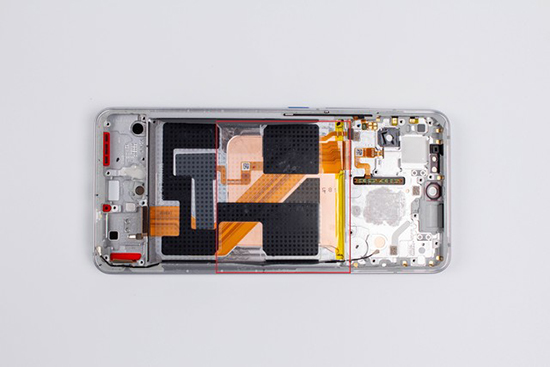

紅框內為iQOO 7 VC均熱板
從拆機中不難看出，iQOO 7的這塊VC均熱板尺寸很大，更令人驚訝的是這塊VC均熱板在手機中框中所占的比重，占比幾乎約手機中框可視面積的三分之一。另外，iQOO 7的這塊VC均熱板內部結構也進行了重新設計：常規VC均熱板內部封裝是油，防止液體泄漏對元器件損傷，iQOO 7這塊VC均熱板內部填充為99.999%純水，這代表iQOO對這塊VC均熱板技術的絕對自信。
除了VC均熱板代表的液冷散熱外，iQOO 7其他位置的散熱技術也是可圈可點，我們?cè)倏聪耰QOO 7內部硅脂散熱：
紅框內為iQOO 7硅脂散熱
硅脂散熱主要是涂抹在手機SoC位置，iQOO 7的驍龍888芯片位置通過采用硅脂與銅箔的方式，保障驍龍888性能的全面發揮。
iQOO 7采用的大面積石墨烯散熱片，同樣令人印象深刻。在打開手機后蓋的那一刻，能夠看到手機內部幾乎被石墨烯散熱片覆蓋：

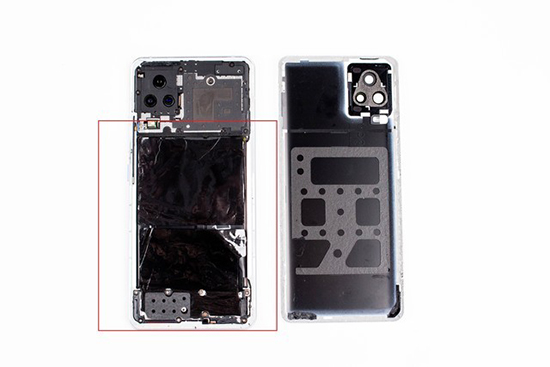

紅框內為石墨烯散熱片
iQOO 7內置的石墨烯散熱片設計是分層兩片的：

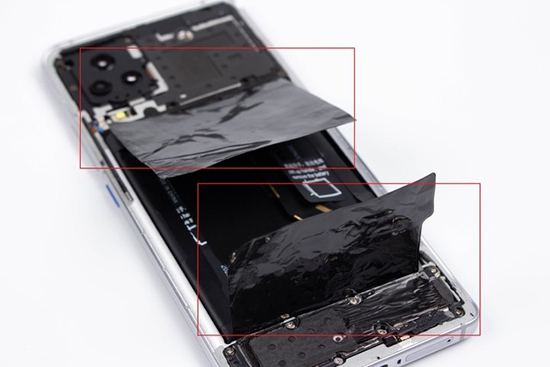

紅框內為iQOO 7石墨烯散熱片設計結構
這樣更有利于熱量的導出。iQOO 7整機采用的金屬中框，更是保證整機的發熱得到有效導出。那么，實際使用中，iQOO 7的發熱表現如何呢？我們不妨實測一番。
三：實測iQOO 7散熱表現
評價一款手機的散熱表現好不好，我們一般是從兩個方面來衡量，其一是手機發熱對握持的影響，其二是發熱對手機性能的影響。前者主要體現在手機使用時的最高溫度，后者主要影響手機重度使用的穩定性。
手機發熱對握持的影響

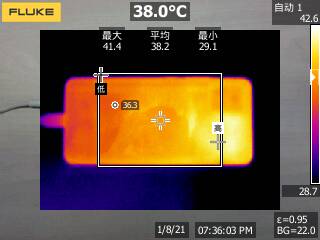

在《王者榮耀》、《和平精英》和《原神》三個游戲連續總時長1個小時的車輪戰之后，iQOO 7機身背部的平均溫度為38.2攝氏度，最高為41.4攝氏度，表現極為出色。
最高溫度主要在手機Type-C尾插附近，實際游戲過程中，這一位置與用戶手掌的接觸面積不大，整體發熱時溫度對用戶使用干擾程度不大。
發熱對手機性能的影響
重度使用中的流暢度和穩定性也很重要。在《王者榮耀》中我們開啟全最高畫質；在《和平精英》中開啟“HDR高清”、“極限”幀率和抗鋸齒；在《原神》中使用默認畫質。我們分別取了三款游戲10分鐘左右的幀數數據，結果如下：

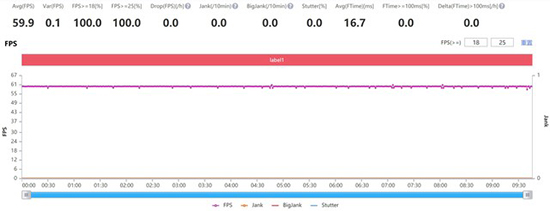

《王者榮耀》平均59.9幀

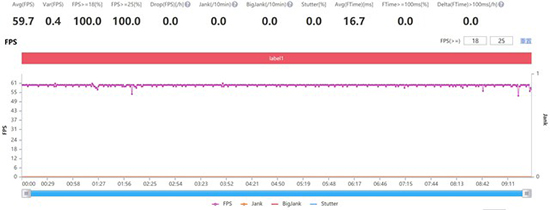

《和平精英》平均59.7幀

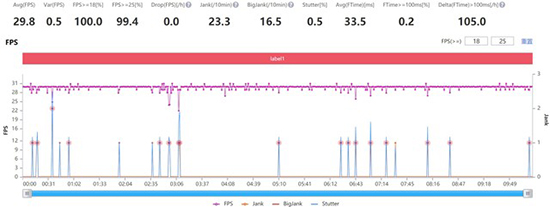

《原神》平均29.8幀（滿幀30幀）
即使是在高規格畫面設定之下，《王者榮耀》和《和平精英》是全局滿幀流暢體驗。在“硬件殺手”《原神》中，驍龍888也有著不錯的表現，總體來說，能有如此表現，除卻驍龍888帶來的強悍性能外，iQOO 7的散熱系統功不可沒。
總結
隨著智能手機性能提升，手機散熱技術得到長足發展，未來手機散熱技術發展，仍是智能手機廠商設計的重中之重，畢竟哪家公司都不愿背上“火爐”之名，不論通過哪種方式，都將十分考驗廠商的設計水準。iQOO 7上超大面積VC均熱板與多位一體散熱結構交出了當前頂級的散熱結構模板。
iQOO品牌的散熱水準一直在線，從品牌創立之初，為了發揮手機性能，iQOO潛心研究手機散熱體系，可以說強大的散熱為用戶提供性能以外的附加值，這種附加值不僅表現在用戶體驗的穩定，還借助優異散熱系統在手機硬件趨同時代重構了產品差異化，這樣既可以滿足用戶實際需求，又突出了產品特色。
