vivo S9是聯發科5G新U——天璣1100的首發機型，天璣1100所采用的是臺積電6nm制程工藝，其沿用了7nm工藝的設計規則。臺積電現在的7nm工藝有兩個版本，第一代7nm(N7)采用傳統DUV光刻技術，第二代7nm+(N7+)則是首次加入EUV極紫外光刻。

6nm工藝也有EUV極紫外光刻技術，相比7nm+(N7+)增加了一個極紫外光刻層，同時相比7nm(N7)可將晶體管密度提升18％，而且設計規則完全兼容7nm(N7)，便于升級遷移，降低成本，相比之下7nm+(N7+)則是另一套設計規則。

CPU方面，天璣1100采用4+4架構，包含4個主頻為2.6GHz的Cortex-A78以及4個2.0GHz的Cortex-A55。

GPU部分，vivo S9所搭載的天璣1100集成9個Mali-G77核心，相比較天璣1000 Plus沒有任何變化。

我們使用PerfDog和Geekbench采集手機的CPU、GPU功耗數據并計算CPU、GPU能效比，具體方法如下：測試機型設置統一為最低亮度，使用同一版本的Geekbench。

先使用Prefdog測試功耗，先將手機所有后臺關閉，亮度最低，僅開啟WiFi，測試手機在此時的空載功耗，具體方法為選擇手機桌面為測試軟件，將手機靜置不做任何操作，得到一段功耗曲線和平均功耗值，對數值進行記錄。

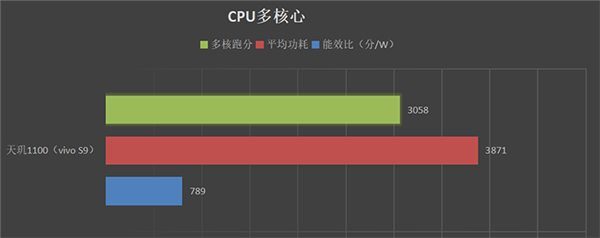

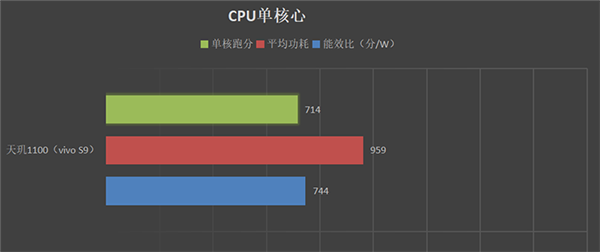

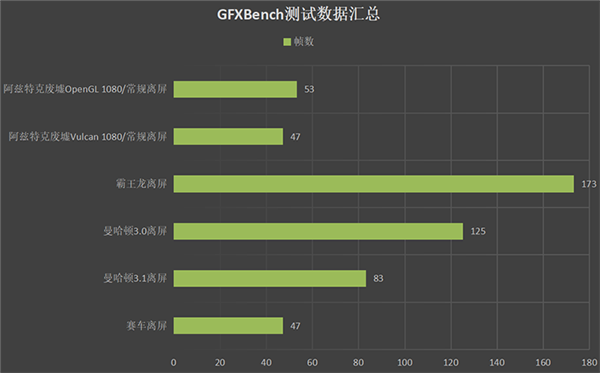

再分別使用Geekbench、GFXbench進行跑分，跑分時采集平均功耗數據并減去空載數據，得到手機處理器的功耗。結合測試結果，最終便得到了幀率、功耗，以及由此計算得出的能耗比數據。

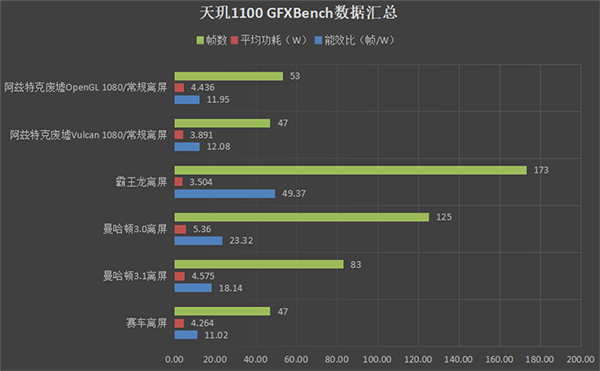

為了更為直觀地感受兩者區別，我們直接測試結果和能效比計算結果匯總到以上表格當中，以供參考。
