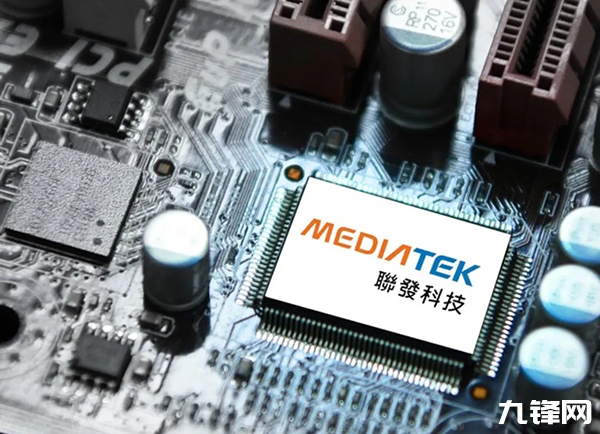

聯發科下的天璣系列處理器型號也是比較多的，各個級別的都有，性能水平上也都是各不相同，也都應用不同級別的手機上，看到有人在關注這個天璣8100處理器，這個處理器在之前的中端級別的手機上出色的表現，不過對于這個處理器性能水平，很多人還是不太了解，下面帶你來看看了。

天璣8100是什么水平

答案中端級別的水平，在安兔兔V9中的跑分是79萬，最新旗艦處理器跑分是135萬，對比旗艦處理器，這個天璣8100目前屬于中端級別的性能。

在這個具體的參數架構上，天璣8100采用臺積電5納米制程工藝，包含4顆2.85Ghz A78大核和4顆2.0Ghz A55小核，GPU為六核心的Mali-G610，支持LPDDR5+UFS 3.1，其性能堪比大師，CPU多核性能提升12%，多核能效提升44%，AI能效基準測試結果提升39%，背景虛化效果方面能效提升72%，性能提升62%。

天璣8100的定位是中端芯片，而臺積電5nm工藝恰好在中低頻負載下，能效表現良好。在這種情況下，CPU最高主頻只有2.85GHz的天璣8100，可以精準發揮臺積電5nm的能效優勢。說實話，我認為臺積電5nm工藝更應該用在中低端芯片上，只是高通不愿意這么做而已。

尤其是A78+A55可以完美支持32位應用，性能發揮穩定，CPU調度正常。很多人都不知道，ARM V9架構中的A510能效核心不兼容32位應用，運行32位APP時只能調用A710大核，從而導致功耗異常升高。

天璣8100的CPU滿載功耗是6.9W，GPU滿載功耗是6W，和驍龍865非常接近。在3DMark穩定性測試中，天璣8100的穩定性達到了99.6%。換句話來說，天璣8100哪怕不堆散熱也能輕松壓制，妥妥的一代神U。

總的來看，這個天璣8100目前處于中端級別的性能水平，有著不錯的性能和功耗表現。
