作為業界首款量產的5nm芯片，蘋果A14以及iPhone 12的到來再次刷新手機性能新高度。不過近日ICmasters卻通過研究發現，蘋果A14芯片的晶體管密度跟此前臺積電宣稱值相去甚遠，存在一定縮水的問題，矛頭指向臺積電5nm工藝或存在虛標。

蘋果A14芯片疑似縮水 臺積電5nm工藝或存虛標目前的5nm不是真正的物理意義上的5nm...哦，這樣啊，那就買11或者等13吧。

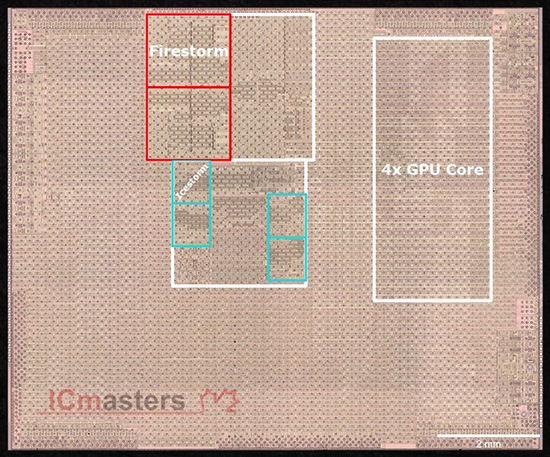

半導體逆向工程與IP服務機構ICmasters近日將一顆蘋果A14放在了顯微鏡下，并結合官方數據對比來進行比對分析，蘋果A14采用臺積電5nm工藝制造，集成多達118億個晶體管，內核面積僅為88平方毫米，密度為1.34億個晶體管/平方毫米。

蘋果A14芯片疑似縮水 臺積電5nm工藝或存虛標

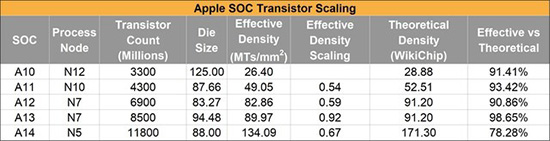

根據臺積電的宣傳，5nm工藝可以做到1.713億個晶體管/平方毫米的密度，蘋果A14距離理論值差了不少，只發揮出來不到80％。不同芯片有著不同的邏輯電路、緩存布局和設計，但是就實際值與理論值的對比看，這次確實低了很多，前幾代可是全部超過90％。

當然，所謂縮水或者虛標都是網友的調侃，但不得不說未來5nm工藝仍舊存在提升的空間?；旧厦總€等級的制程工藝都會至少存在兩次大的換代，估計到了iPhone 13時候搭載的A15芯片，屆時的5nm工藝將會運用的更加爐火純青，也是5nm真正走向成熟的階段。
