對于入門級別的手機來說，很多都會采用入門級別的處理器，因此入門級別的處理器也是比較受關注的，像這個天璣7200就是一個入門級別的處理器，定位是只中低端水平，對于這個處理器很多人不是太熟悉，那它采用的是幾納米工藝呢， 單核多核跑分是多少呢，答案是4納米，單核跑分是843，多核跑分是2226。它的亮點就是舍棄性能，追求極致的能效，非常適合用在千元機上。

聯發科天璣7200處理器使用臺積電4納米制程，這個和天璣9200處理器是一樣的工藝，2個2.8GHz Arm Cortex-A715大核，6個Cortex-A510小核。天璣7200和天璣1080一樣是2+6設計，區別只是采用的是新架構。根據Geekbench 5的數據，天璣7200的單、多核跑分是843、2226

聯發科天璣7200是一顆典型的中低端處理器。但是它的大核心主頻卻高達2.8GHz，小核心頻率為2.0GHz，其大核心頻率非常高。

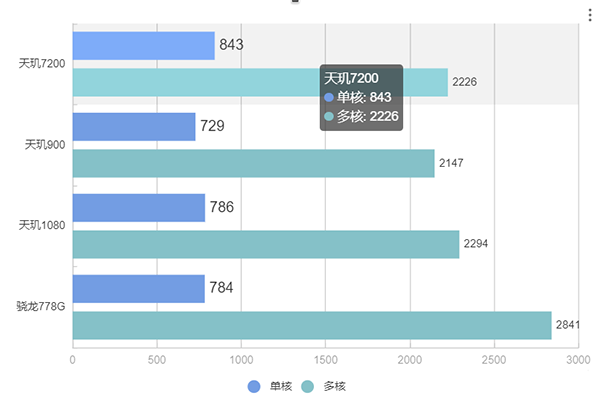

我們橫向?qū)Ρ闰旪?78G、天璣1080、天璣900就能知道，天璣7200各方面的性能提升并不明顯。比起驍龍778G，天璣7200憑借高主頻、新架構，在單核方面有優勢。不過因為只有2個大核，多核性能還是比不過驍龍778G。

作為一顆中低端處理器，目前主流還是三星4nm、5nm或臺積電6nm制程，聯發科天璣7200直接上了臺積電的4nm制程，而且還是第二代的N4P 4nm制程，與旗艦級的聯發科天璣9200保持了一致。GPU方面，天璣7200將使用Mail-G610MC4，也就是比聯發科天璣8200相比砍掉了兩個GPU的核心。這個性能大約相當于高通驍龍855的水平，比起聯發科天璣1080還是有很大的提升。這樣的GPU性能，應對目前的主流游戲沒有什么問題了。

用一句話來總結天璣7200：較克制的性能，最新的架構，最先進的工藝。它的亮點就是舍棄性能，追求極致的能效，非常適合用在千元機上。
