作為首發天璣8100的機型，其實大家都很好奇這顆稱為“低功耗版本888”的處理器性能表現究竟如何，能否為發哥正名。幫助發哥和紅米站穩K50宇宙銷量爆款的位置。直接說出結論，他的性能和功耗表現讓工作室的測試小伙伴感到驚嘆。

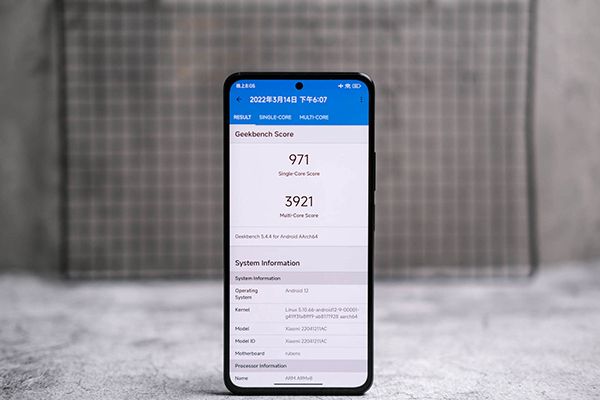

讓我們回顧一下天璣8100的參數配置，作為一款采用臺積電的5納米工藝的SoC，在CPU部分，采用了4顆主頻達到2.85GHz的A78大核心和4顆2.0GHz的A55小核心。沒有X2大核的加入，在單核跑分上可能會略遜一籌，但是天璣8100強在日常使用和能效比上。在GPU上采用了Mali G610 MC6。G610與最新的G710是屬于相同架構，但是數量不同所以名稱有所區別。

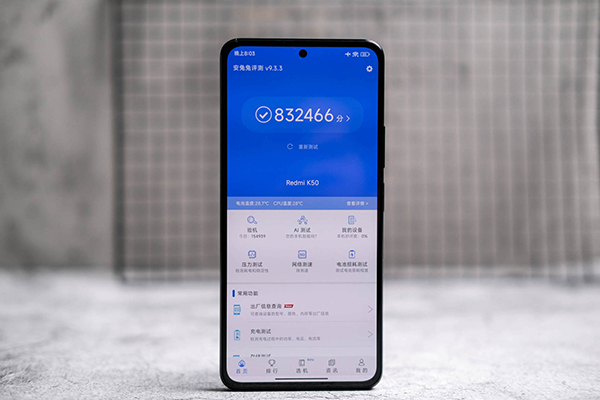

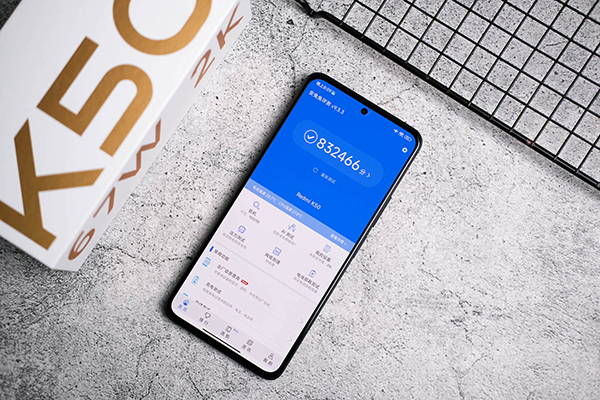

還有搭配的LPDDR5滿血版和UFS3.1，整體的配置并不比一眾驍龍旗艦差，當然跑分也來到了83萬的水平，當然可能也有我們這個是工程機的原因，可能大家拿到的實際產品會跑分更高。

處理器強悍是一方面，就像驍龍8 Gen 1今年在GPU上強得離譜，但是功耗及發熱也非常嚇人，即使是這些內置風扇的游戲手機也不敢放開跑。所以合理的功耗和強大的散熱堆疊也很重要。這次K50系列則是一整塊超大的不銹鋼VC用上，面積達到了3950平方毫米，要知道即使是很多主打游戲電競的手機也沒有用上這么大一塊VC。

同時這塊VC也做了異形設計，整體形狀改為T(mén)形，上部主要覆蓋主板位置，下部覆蓋電池位置，相比傳統形狀的VC更能覆蓋住熱源和散熱。再加上像內部的其他散熱堆疊，就問這個散熱配置是不是沖著游戲手機去的，感覺壓火龍8 Gen 1都沒問題了。
