今天有關這個驍龍8Gen3的參數和架構終于出來了，通過參數可以看出，整體的架構和之前猜測有一定的出入，尤其是主頻的大小令所以有沒有想到是3.3GHz，沒有驍龍8Gen2領先版的主頻高，不過超大核是不一樣的，因此不能簡單的對比主頻的大小，而通過實際的工程機上的跑分得出，這個驍龍8Gen3對比驍龍8Gen2和天璣9200+在性能上都有提升。

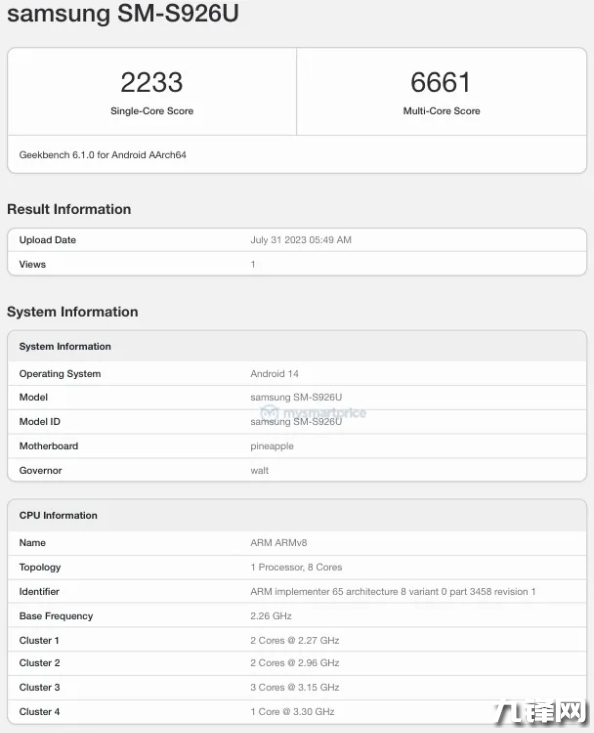

驍龍8Gen3在三星S24工程機上的跑分曝光了，相比領先版驍龍8Gen2和天璣9200+來說，單核性能提升有限，而多核性能提升較大。三星的性能調校相對國內廠商還是會保守一些的，相信國內的量產機跑分應該會更高一些。

驍龍8Gen3的參數和架構：采用臺積電N4P工藝，包括1 * 3.3GHz X4超大核 + 3 * 3.15GHz A720大核 + 2 * 2.96GHz A720大核 + 2 * 2.27GHz A530小核，以及Adreno 750 GPU。

從上面的參數里可以看出，全新的驍龍8Gen3擁有一顆3.30GHz的超大核，三顆3.15GHz的大核還有2顆2.96GHz的大核，最后還有兩顆2.27GHz的中核，相比前代的中核數量有所減少，這次超大核從驍龍8Gen2的Cortex-X3換成了Cortex-X4，大核也從A715換成了A720，小核則更新為A530。

從驍龍8Gen2（3.36GHz）和天璣9200+處理器跑分發現，驍龍8Gen3相比上一代單核提升了11.4%，多核提升了26.3%；相比天璣9200+，驍龍8Gen3單核也稍微領先，多核更是多了1000分以上。

從參數來看，高通驍龍8Gen3主要是全面提升了大小核頻率，因此多核跑分提升較為明顯，接下來可以期待一下功耗表現了。

高通計劃將驍龍8Gen3移動平臺交由臺積電與三星共同打造，前者占據訂單大部分，后者負責補充產能，兩家代工廠都將選用最先進的制程工藝。
